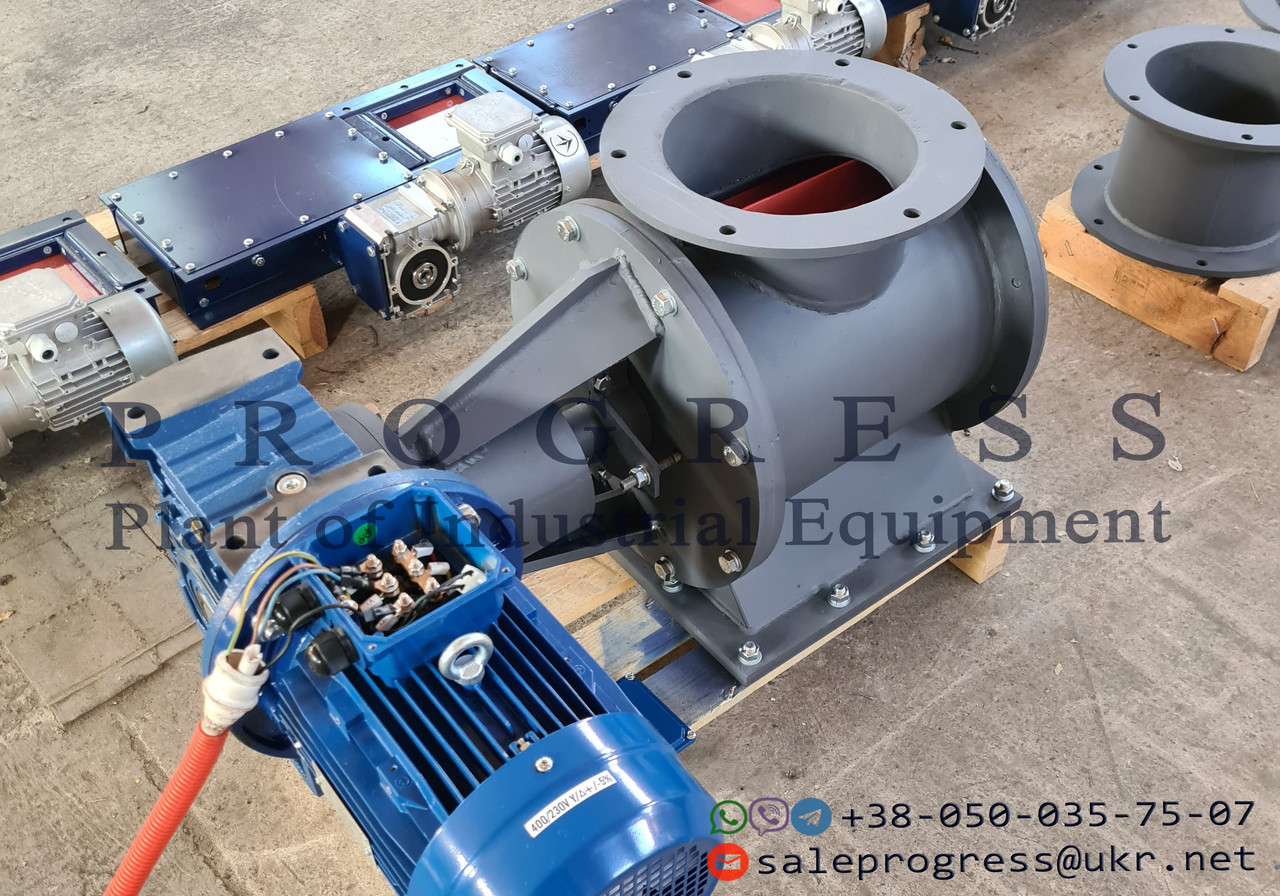

Шлюзовий живильник з частотним регулюванням продуктивності.
Живильник шлюзовий Ш5-30 ЕНУ-01 використовується для подачі добре сипучих порошкоподібних і зернистих матеріалів з одночасним дозуванням і за температурою середовища не більш плюс 250°С. Дозування матеріалів в живильнику здійснюється за рахунок безперервного надходження матеріалу з бункера в завантажувальний патрубок, по мірі відсутності налипання сировини на стінки осередків ротора живильника.

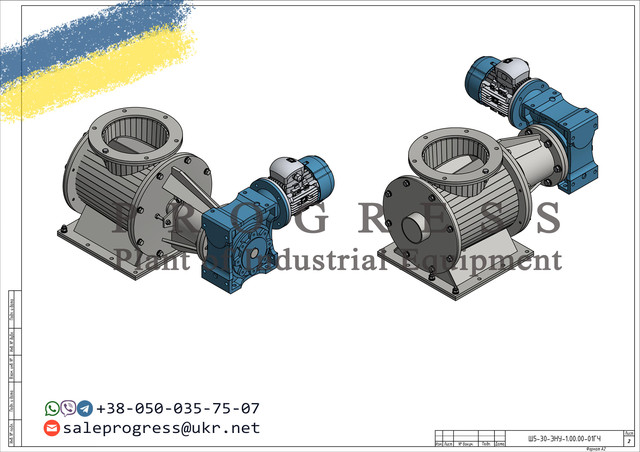

Живильник шлюзовий Ш5-30 ЕНУ-01 являє собою корпус із завантажувальним і розвантажувальним патрубками і двома бічними кришками. Усередині корпусу живильника, знаходиться ротор з горизонтальним валом. Ротор має конічну форму і складається з двох дисків, між якими є перегородки, що утворюють окремі комірки. В однієї або обох кришках вмонтовані підшипникові вузли, на які спирається вал. Для ущільнення вала в місцях його виходу з кришок корпусу передбачені сальникові ущільнення.
У шлюзовому живильнику Ш5-30 ЕНУ-01 передбачений гвинт, який дозволяє переміщати ротор на валу в горизонтальному напрямку, що дає можливість регулювання радіального зазору між порожниною ротора і корпусом. Під час роботи живильника у верхні клітинки ротора під дією сил тяжіння засипається робочий матеріал. При повороті ротора на 180° матеріал висипається з живильника. Шлюзові живильники придатні для експлуатації, як в закритих приміщеннях, так і на відкритих майданчиках. Живильники виготовляються в загальнопромисловому виконанні та у виконанні для вибухонебезпечних зон.
Приклад умовного позначення:
Ш5-15 РВК-01; Ш5-20 ЭНК-02; Ш5-30 ПВУ-01; Ш5-45 БНУ-01, де:
Ш5 ― тип живильника;
15, 20, 30, 45 ― середній діаметр ротора, см;
Р ― ручне регулювання продуктивності;
Е ― регулювання продуктивності від електричного виконавчого механізму або вручну;
П ― регулювання продуктивності від пневматичного виконавчого механізму або вручну;
Б ― без регулювання продуктивності;
В ― двигун вибухозахищений;
Н ― не вибухозахищений двигун;
К ― виконання з корозійностійкої сталі;
У ― з вуглецевої сталі;
01, 02 ― порядковий номер моделі, що враховує матеріал деталей, що стикаються з продуктом.
Ми виготовляємо наступні типи і типорозміри шлюзових живильників:
- шлюзові живильники (шлюзовий затвор) типу Ш3 і Ш5: Ш3-15, Ш5-15, Ш3-20, Ш5-20, Ш3-30, Ш5-30, Ш5-45 (циліндричні і конічні, другі дозволяють регулювати радіальний зазор між порожниною ротора і корпусом) у виконанні: РВК, ЭНК, ПВУ, БНУ, РНУ, 01 або 02, виконання за бажанням може бути різним;
- шлюзові живильники типу Ш7 (аналог Ш3): Ш7-15М, Ш7-20М, Ш7-30М, Ш7-40М;
- шлюзові живильники типу ДРЦ (аналог Ш5): ДРЦ-450М, ДРЦ-500М, ДРЦ-600М;
- живильники (полегшені) типу ШП: ШП-150М, ШП-200М, ШП-250М, ШП 301М, ШП 302М, ШП-400М, ШП-450М;
- шлюзові живильники для борошна: РЗ-БШП; Р3-БШП/1, Р3-БШП/2-1, Р3-БШП-2/2, Р3-БШП/3-1, Р3-БШП/3-2;
- шлюзові живильники для зерна: РЗ-БШЗ;
- затвори шлюзові: РЗ-БШМ/1, РЗ-БШМ/2, РЗ-БШМ/3.
Так само маємо можливість розробити нашим КБ і виготовити роторний живильник згідно Ваших вимог! Телефонуйте, ми завжди підкажемо і проконсультуємо!
Технічні характеристики живильника Ш5-30 ЕНУ-01 наведені нижче в таблиці:
Основні | |
---|---|
Країна виробник | Україна |
Користувальницькі характеристики | |
Потужність електродвигуна, кВт | 2,2 |
Типорозмір | Ш5-30 |
Маса, кг, не більше | 210 |
Продуктивність, м3/год | не більше 19 |
Синхронна Частота обертання двигуна, об/хв | 1000 |
Умовне позначення, РНУ | електричне регулювання продуктивності, не вибухозахищений двигун, з вуглецевої сталі |
- Ціна: 115 000 ₴
