Поживник шлюзовий Ш5-30 РНУ-01 використовується для подавання добре сипких порошкоподібних і зернистих матеріалів з одночасним дозуванням і температурою за середовищем, не більш ніж плюс 250 °C. Дозування матеріалів у живителі відбувається завдяки безперервному надходження матеріалу з бункера в завантажувальний патрубок, якщо немає налипання сировини на стінки комірок ротора живителя.

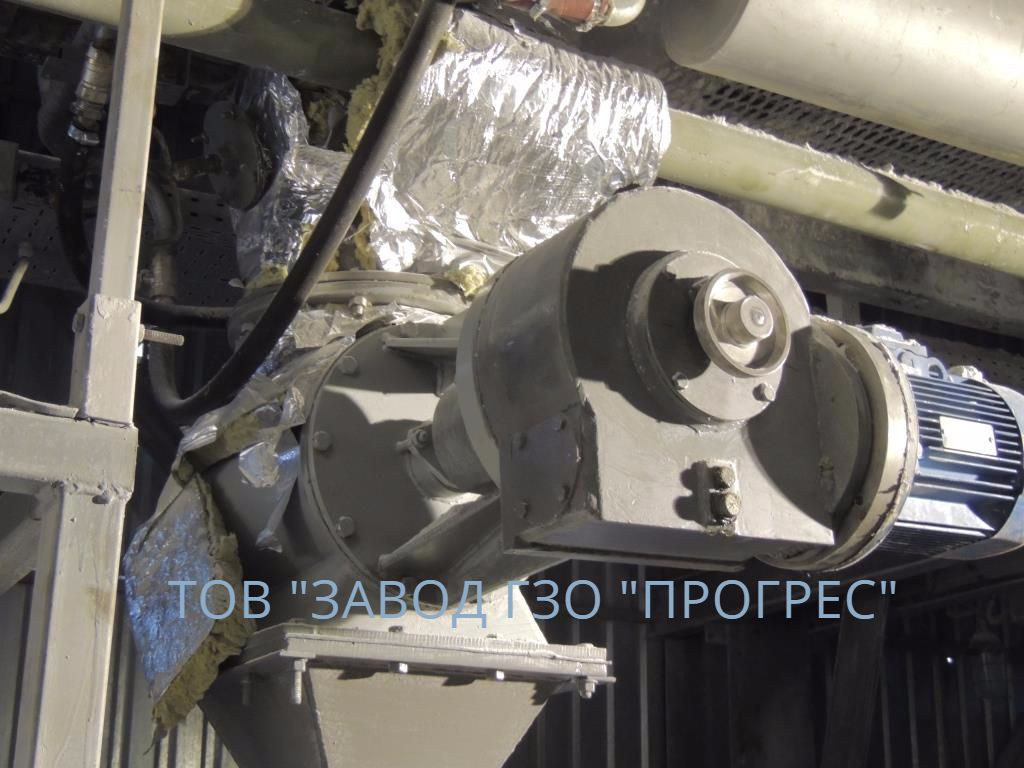

Живець шлюзовий Ш5-30 РНУ-01 являє собою корпус із завантажувальним і розвантажувальним патрубками та двома бічними кришками. Усередині корпусу живича, розміщений ротор із горизонтальним валом. Ротор має конічну форму та складається з двох дисків, між якими є перегородки, що утворюють окремі комірки. В одній або обох кришках вмонтовані підшипникові вузли, на які спирається вал. Для ущільнення вала в місцях його виходу з кришок корпусу передбачені сальникові ущільнення.
У шлюзовому живильнику Ш5-30 РНУ-01 передбачений гвинт, який дає змогу переміщати ротор на валу в горизонтальному напрямку, що дає можливість регулювання радіального проміжку між порожниною ротора та корпусом. Під час роботи живителя у верхні комірки ротора під дією сил важкості засинається робочий матеріал. Під час повороту ротора на 180° матеріал висипається з живителя. Привод живича складається з редуктора-варіатора й електродвигуна й може бути зроблений з електричним, пневматичним, ручним регулюванням продуктивності живителя й без регулювання. Живителі шлюзові придатні для експлуатації як у закритих приміщеннях, так і на відкритих майданчиках. Живильники виготовляються в загальнопромисловому виконанні та у виконанні для вибухових зон.
Приклад умовного позначення:
Ш5-15 РВК-01; Ш5-20 ЕНК-02; Ш5-30 ПВУ-01; Ш5-45 БНУ-01, де:
Ш5 — тип живителя;
15, 20, 30, 45 — середній діаметр ротора, см;
Р — ручне регулювання продуктивності;
Е — регулювання продуктивності від електричного виконавчого механізму або вручну;
П — регулювання продуктивності від пневматичного виконавчого механізму або вручну;
Б — без регулювання продуктивності;
В — вибухозахищений двигун;
Н — не вибухозахищений двигун;
До -виробу з корозійностійкої сталі;
У — з вуглецевої сталі;
01, 02 — порядковий номер моделі, що враховує матеріал деталей, що стикаються з продуктом.
Ми виготовляємо такі типи та типорозміри шлюзових живителів:
- Живильники шлюзові (шлюзовий закрив) типу Ш3 і Ш5: Ш3-15, Ш5-15, Ш3-20, Ш5-20, Ш3-30, Ш5-30, Ш5-45 (циліндричні та конічні, втори дають змогу регулювати радіальний проміжок між порожниною ротора та корпусом) у виконанні: РВК, ЕНК, ПВВ, БНУ, РНУ, 01 або 02, виконання за бажанням може бути різним;
- Живителі шлюзові типу Ш7 (аналог Ш3): Ш7-15М, Ш7-20М, Ш7-30М, Ш7-40М;
- Живильники шлюзові типу ДРЦ (аналог Ш5): ДРЦ-450М, ДРЦ-500М, ДРЦ-600М;
- пітники (полегшені) типу ШП: ШП-150М, ШП-200М, ШП-250М, ШП 301М, ШП 302М, ШП-400М, ШП-450М;
- Живлячі шлюзові для борошна: РЗ-БШП; Р3-БШП/1, Р3-БШП/2-1, Р3-БШП-2/2, Р3-БШП/3-1, Р3-БШП/3-2;
- Живителі шлюзові для зерна: РЗ-БШЗ;
- Затички шлюзові: РЗ-БШМ/1, РЗ-БШМ/2, РЗ-БШМ/3.
Також маємо можливість розробити наші КБ і виготовити роторний живильник згідно з Вашими вимогами! Телефонуйте, ми завжди підсумовуємо та проконсультуємо!
Технічні характеристики живителя Ш5-30 РНУ-01 наведені нижче в таблиці:
Основні | |
---|---|
Країна виробник | Україна |
Користувальницькі характеристики | |
Потужність електродвигуна, кВт | 2,2 |
Типорозмір | Ш5-30 |
Продуктивність, м3/год | від 1,74 до 16,57 |
Синхронна Частота обертання двигуна, об/хв | 1000 |
Умовне позначення, РНУ | ручне регулювання продуктивності, не вибухозахищений двигун, з вуглецевої сталі |
Маса, кг, не більше | 220 |
Частота обертання ротора, об/хв | 2-19 |
- Ціна: 125 000 ₴
