Спеціально розроблений шлюзовий живильник ШП-300ТП для пневмотранспорту, служить для безперервного дозованого подання сипучих порошкоподібних матеріалів прямо в трубу пневмотранспорту, даний шлюзовий живильник був розроблений для вивантаження золи. Наші роторні живильники для пневмотранспорту мають мінімальний зазор між ротором і корпусом, що дозволяє спокійно використовувати їх у пневмотранспорті. Корпус може бути виготовлений як з чорної сталі, так і з нержавіючої сталі.
Шлюзовий живильник (затвор) серії ШП-ТП складається з таких елементів:
- корпус з завантажувальною горловиною і фланцями для приєднання до пневмосистеми;
- перехідні фланці за запитом (на даному екземплярі вони присутні);
- ротор-живильник з лопатями у зборі;
- привід - мотор-редуктор черв'якового типу;
- датчик обертів індуктивний Schneider Electric за запитом.
Принцип роботи роторних живильників для пневмотранспорту такий:
Матеріал із ємкості (силосу, бункера, станції розтарювання) через вікно завантаження надходить у корпус роторного живильника. Ротор із лопатями, обертаючись, захоплює у кожну секцію певну дозу матеріалу. При повороті ротора на 180 матеріал висипається з живильника, здійснюючи половину оберту, ротор вивантажує матеріал транспортування у впускний і випускний отвір пневмотраси, і стисненим повітрям матеріал підхоплюється з під роторного живильника та транспортується.

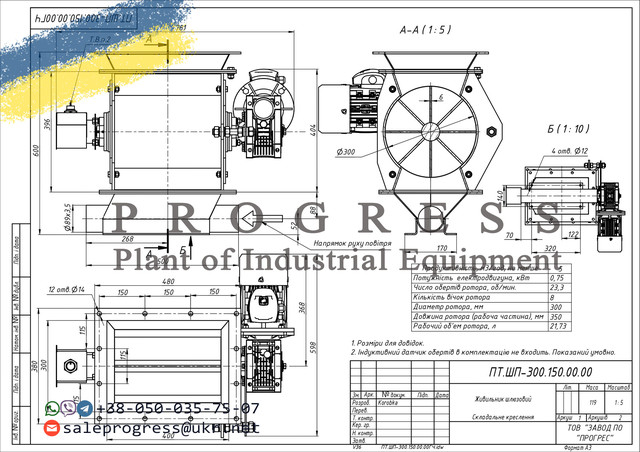

Креслення загального виду
Купуючи ШП-300ТП у нас, Ви купуєте:
- завжди перед початком виробництва узгоджємо креслення загального виду;
- виконання ШП-300ТП високої якості, товщина корпусу і лопаток 8-6ммм, зазор між ротором і корпусом порядку 1м;
- підшипники винесені з робочої камери (що збільшує термін служби в два рази);
- якісні підшипники, стандартні FBJ Японія або підшипники FAG, SKF за запитом;
- якісний привід, стандартний редуктор PGR Туреччина, двигун 0,75кВт або редуктор NORD, Motovario за запитом, сервіс фактор не нижче СФ-1,2;
- перехідні фланці під ваш розмір у комплекті за запитом;
- реальна гарантія один рік.
Основні | |
---|---|
Робоча довжина ротора, мм | 350 |
Встановлена потужність, кВт | 0,75 |
Робочий об'єм ротора, л | 21.7 |
Швидкодія, м3/ч, принаймні (23 об/мін. при 70% заповнення ротора) | 20 |
Діаметр трубопровіду, мм | 89 |
Користувальницькі характеристики | |
Діаметр ротора, мм | 300 |
- Ціна: від 63 000 ₴
