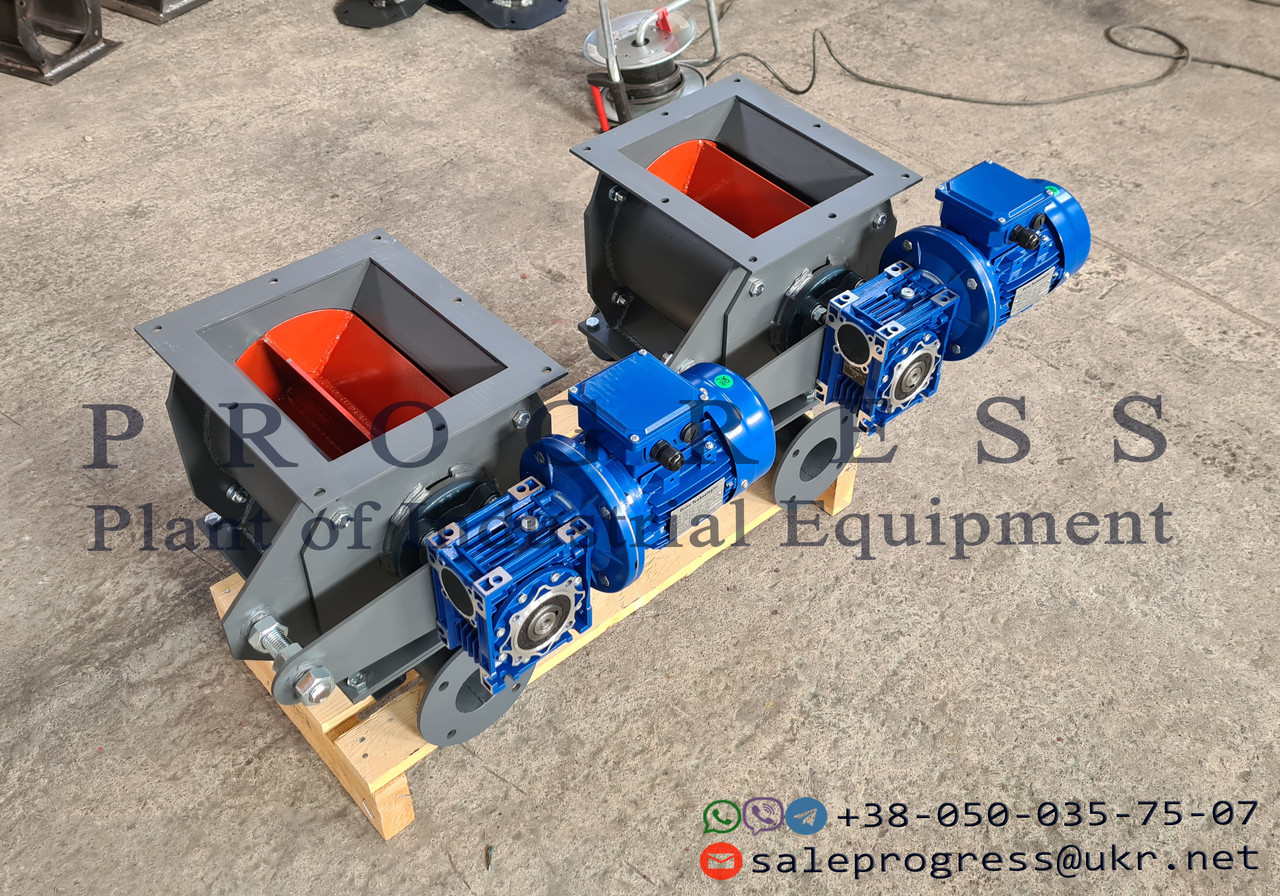

Розроблений живильник шлюзовий ШП-200ТП для пневмотранспорту, слугує для безперервного дозованого подавання сипких порошкоподібних матеріалів безпосередньо в трубу пневмотранспорту. Наші роторні пітники для пневмотранспорту мають мінімальний проміжок між ротором і корпусом, приблизно 0-1мм, що дає змогу спокійно використовувати їх у пневмосистемах. Корпус може бути виготовлений як із вуглецевої сталі, так і з неіржавкої сталі.
Шлюзовий закрив серії ШП-ТП складається з таких елементів:
- корпус із завантажувальною горловиною та фланцями для приєднання до пневмосистема;
- перехідні фланці за запитом (на цьому екземплярі вони наявні);
- ротор-поживник із лопатями в зборі;
- привод — мотор-редуктор черв'ячного типу;
- датчик обертів індуктивний Schneider Electric за запитом.
Принцип дії роторних живителів для пневматичного транспорту такий:
Матеріал із ємності (силоса, бункера, станції розтарування) через вікно завантаження надходить у корпус роторного живителя. Ротор із лопатями, обертаючись, захоплює в кожну секцію певну дозу матеріалу. Під час повороту ротора на 180 матеріал висипається з живлювача, здійснюючи половину оберту, ротор вивантажує матеріал транспортування у впускний і випускний отвір пневмотраси, і стисненим повітрям матеріал підхоплюється з-під роторного живителя та транспортується.
Креслення загального виду
Купуючи ШП-200ТП у нас, Ви купуєте:
- завжди перед початком виробництва погоджуєм креслення загального вигляду;
- виготовлення ШП-200ТП високої якості, товщина корпусу та лопаток 6 мм, проміжок між ротором і корпусом приблизно 1 мм;
- підшипники винесені з робочої камери (що збільшує термін експлуатації вдвічі);
- якісні підшипники, стандартно FBJ Японія або підшипники FAG, SKF за запитом;
- якісний привод, стандартно редуктор PGR Туреччина, двигун 0,25 кВт або редуктора NORD, Motovaario за запитом, сервіс фактор не нижчий за СФ-1,2;
- перехідні фланці під ваш розмір у комплекті за запитом;
- реальну гарантію один рік.
Основні | |
---|---|
Робоча довжина ротора, мм | 232 |
Встановлена потужність, кВт | 0,25 |
Робочий об'єм ротора, л | 6,9 |
Діаметр трубопровіду, мм | 76 |
Продуктивність, м3/год, не менше при 28 об/хв., та при 70% заповнення ротора | 8,1 |
Діаметр ротора, мм | 208 |
- Ціна: від 48 000 ₴
