Маємо в арсеналі безліч моделей засувок ручних, електричних і пневматичних. Якщо жодна з наших розроблених моделей не підійде, у триденний термін розробимо засувку під Ваші вимоги. Використовуємо лише якісні комплектуючі! Висота полиці швелера засувки від 80мм до 200мм.
Наші роботи: www.instagram.com/zavod_po_progress_16
Конструкція та принцип роботи:
Засувка складається зі зварного корпусу з гнутого швелера, всередині якого по напрямних переміщається шибер. У нижній частині шибера прикріплена зубчаста рейка, яка сполучається з шестернею, насадженою на приводний вал. Вал з'єднаний з мотор-редуктором. При обертанні мотор-редуктора в той чи інший бік шибер переміщається, відкриваючи та закриваючи отвір на необхідну величину. У комплекті поставки засувок завжди йдуть кріплення та важелі для кінцевих вимикачів відкритого та закритого положення, тип вимикачів - XCKN2118P20, Schneider Electric.

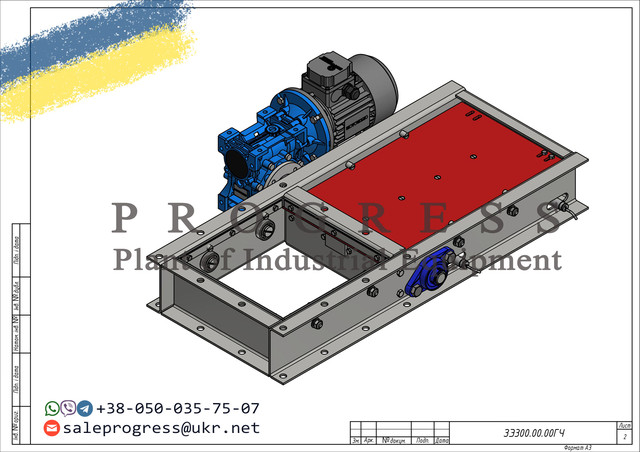

3D модель засувки електричної рейкової 300х300
Засувки ручні, електричні та пневматичні призначені для дозованого випуску різних сипучих і дрібнокускових матеріалів з накопичувальних ємностей, бункерів, а також встановлюються під розвантажувальними або завантажувальними горловинами шнеків, конвеєрів тощо. Засувки використовуються у всіх установках і виробничих лініях де потрібно відсікати потоки різних матеріалів, що транспортуються самопливом або транспортуючим обладнанням.
Креслення загального виду засувки електричної рейкової 300х300мм:
Особливості наших засувок:
- високої якості комплектуючі, Італія;
- висока стійкість до стирання;
- висока пилу захищеність (ущільнювачі ПЕ або поліуретан);
- тверда конструкція, гнутий швелер;
- використовується для порошкових, зернових та гранульованих матеріалів;
- невелика вага та проста установка;
- низькі експлуатаційні витрати та витрати на обслуговування.
Комплектація:
- конструкція гнутий швелер, чорний метал або нержавіюча сталь;
- гартовані рейка та шестерня виробництва Італія;
- підшипники FBJ, CX, NTE, FAG, SKF;
- редуктора PGR, Motovario, NORD;
- датчики індуктивні Schneider Electric;
- фарбування, емаль двокомпонентна Lankwitzer Німеччина.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Виробник | Власне виробництво |
Загальні технічні характеристики | |
Редуктор | 0,25 кВт PGR Туреччина |
Підшипкові вузли | FBJ Японія |
Тип задвижки | електрична ремінна |
Внутрішній розмір на прохід, мм | 300х300 |
Висота полиці швелера, мм | 120 |
Тип датчиків | XCKN2118P20 |
- Ціна: від 32 400 ₴
