Як правильно вибрати скребковий конвеєр, види і пристрій роботи

Скребковим конвеєром називається пристрій безперервної дії, основною функцією якого є транспортування. Робота з переміщення насипних вантажів відбувається завдяки скребкам в нерухомому жолобі, по ньому рухається робочий приводний органу, на якому закріплені скребки.

Скребкові конвеєри використовуються, коли необхідно переміщення кускових, зернистих, а також пиловидних вантажів.

Основними елементами є:

1.) Приводна станція; 2.) Тяговий елемент – ланцюга; 3.) Жолоби; 4.) Кінцева голівка; 5.) Ставши; 6.) Скребки.

    Типи скребкових конвеєрів:

Скребкові конвеєри з високими шкребками, що застосовуються для сипких і кускових вантажів. Завантаження здійснюється через воронку в жолоб. Основний робочий орган такого конвеєра – нижня частина приводу, а іноді – верхня. Рідкісні випадки, коли однаково працюють відразу обидві частини. Обов'язковою вимогою є контур перерізу жолоба, який повинен бути таким же, як і конфігурація скребків, тобто – прямокутним, напівкруглим або трапецеидальным.

Якщо порівнювати скребкові конвеєри та пластинчасті, то перші мають меншу вагу, розвантаження і завантаження можна виконувати без прив'язки до території, а там, де є прокладений жолоб конвеєра. Швидкість доставки вантажу від 0,5 до 1,2 м/с, пропускна характеристика 50-350 т/ч. Конвеєри з високими шкребками використовуються при необхідності транспортування вантажів до 100-метрової відстані.

Конвеєри, що працюють із суцільним волочінням або з зануреними скребками. Пересування вантажу відбувається безперервно, а не порційно, як у першому типі. Даний вид конвеєрів дуже зручний з точки зору транспортування порошкоподібних, дрібношматкових, пилоподібних і зернистих вантажів насипного формату.

В процесі експлуатації даних конвеєрів переміщення вантажу відбувається за рахунок виникаючого більшого опору проходить скребка і сипучого вантажу, що заповнює жолоб з гладкою поверхнею, щодо сили тертя вантажу об поверхню жолоба. Конвеєри з зануреними скребками застосовуються там, де має сенс транспортувати вантаж, що не піддається подрібненню, а також при зниженні якості вантажу за рахунок дроблення або подрібнення.

Якщо відбувається переміщення кускового вантажу за допомогою конвеєра з зануреними скребками, то дані шматки повинні володіти низькою міцністю, оскільки міцні складові можуть потрапити між скребком і жолобом, створивши непотрібне високий опір або поломку.

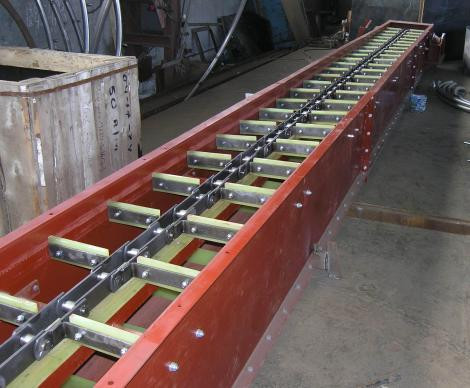

  Ланцюгові скребкові конвеєри:

Неправильно було б не згадати ще про один вид конвеєрів – це ланцюгові скребкові конвеєри. Їх відмінна риса в тому, що тягове вплив створюється за допомогою однієї або двох ланцюгів. Ланцюгові скребкові конвеєри мають герметичні короба, вони застосовуються найчастіше в хімічної, деревообробної, харчової, целюлозно-паперової, металургійної промисловості, при виробництві будматеріалів, а також в області енергетики, залізничному та водному транспорті.

Конвеєри скребкові ланцюгові застосовують при транспортуванні сипучих вантажів в пыленепроницаемых, закритих приміщеннях. Тяговим елементом тут виступає одна чи дві ланцюга зі шкребками. Даний конвеєр можна комплектувати різноманітними ланцюгами, враховуючи характер переміщуваного вантажу і розрахункове тягове зусилля.

    Розглянемо застосовувані види ланцюгів:

• пластична ланцюг, яка здатна витримати випробування на міцність до 90 тонн;
• кована вильчатая ланцюг;
• ланцюг круглоланковий.

    Сучасні конвеєри даного типу випускаються зі шкребками двох видів:

• із сталі, мають накладки з полімеру;
• с дополнительными накладками, изготовленными с использованием специальной износостойкой и жаропрочной стали.

  Для полимерных скребков наиболее часто применяют фторопласт, имеющий толщину 6-10 мм или капролон, так как это самые прочные и устойчивые материалы, не подвергающиеся истиранию и хорошо переносящие воздействие химически активных веществ.
