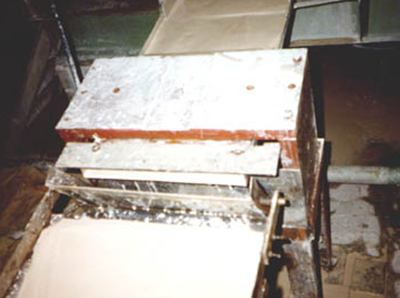

Електромагнітний сепаратор типу ЕСЗШ-220 ― призначений для вилучення металопримісів зі суспензії, глазурі, шлікера та інших технічних рідин порцелянового, фаянсового, керамічного та інших виробництв.
Сепаратор встановлюється в будь-якому місці під невеликим кутом до горизонтальної площини, величина кута підбирається так, щоб забезпечити вільне проходження (самотоком) потоку суспензії, глазурі або шлікера по алюмінієвому лотку, встановленому на полюсі Ш-подібної електромагнітної системи. Водночас товщина шару потоку рідини в лотку має становити 40-50 мм.
Пуск сепаратора відбувається через приєднання обмотування до виходу випрямляча блока, що постачається в комплексі із сепаратором. Вхід випрямляча блока водночас має бути під'єднаний до однофазної мережі 220 Вольтів. У робочому режимі в лоток подається потік рідкого матеріалу, який самопливом проходить по лотка через концентратор, встановлений усередині лотка в робочій зоні сепаратора. Під дією магнітного поля феромагнітні металозлежі, що містяться в потоці, облягаються на концентраторі, а очищений у такий спосіб потік рідкого матеріалу вільно проходить по щітку та потрапляє в будь-який приймач, встановлений під лотком. У міру накопичення всередині лотка витягнутих металозвісів — відбувається періодичне розвантаження сепаратора. Для цієї мети вимикається обмотка сепаратора від мережі, після чого лоток вручну видаляється з робочої зони сепаратора та промивається стічною водою. Водночас ручна виїмка лотка не становить труднощів, позаяк маса останнього становить не більш ніж 5,5 кг.
Для повторного пуску сепаратора лоток вставляється в робочу зону сепаратора, а обмотка знову під'єднується до випрямляча блока, після чого процес повторюється аналогічно до попереднього. Періодичність розвантаження сепаратора залежить від низки чинників (вихідна концентрація металозвісів у рідкому матеріалі, фактична продуктивність по потоку рідини тощо). Практично розвантаження сепаратора досить здійснювати 3-4 рази в зміну, тобто щоразу — після 2-3 годин безперервної роботи сепаратора. Водночас для розвантаження сепаратора потрібно не більш ніж 2 хвилини.
Сепаратор має експлуатуватися в приміщеннях, не небезпечних за пилом і газом, за температури довкілля до +400З , відносної вологості навколишньої атмосфери до 85%.
Найбільша ефективність очищення досягається за товщини шару потоку рідини в лотку 40-50 мм (ширина потоку визначається розмірами лотка та становить 220 мм.
Також виготовляємо залізовиробники таких модифікацій і типорозмірів:
- електромагнітні саморозвантажувальні підвісні сепаратори типу ЕПС/СЕЖ і ПС: ЕПС/СЕЖ-80, ПС-80М, ЕПС/СЕЖ-120, ПС-120М, ЕПС/СЕЖ-160, ПС-160М, ЕПС/СЕЖ-200, ПС-200М;
- підвісні електромагнітні сепаратори типу ЕП, П і ПЕС-80: ЕП-40, П-40М, ЕП-50, П-50М, ЕП-80, П-80М, ЕП-100, П-100М, ЕП-160, П-160М, ЕП-200, П-200М;
- електромагнітні шківові сепаратори типу ШЕ та Ш: ШЭ-50/53, Ш50-53М, ШЭ-65/63, Ш65-63М, ШЕ-80/64, Ш80-64М, ШЕ-100/80, Ш100-80М, ШЕ-120/80, Ш120-80М, ШЕ-140/100, Ш140-100М, ШЕ-160/100, Ш160-100М;
- електромагнітні сепаратори типу ЕСЗШ-220 и др.;
- магнітні сепаратори типу КМ на постійних високоенергетичних високостабільних рідкоземельних магнітах;
- барабанні магнітні сепаратори серії БМ-300 та ін.
Маємо великий досвід і можливість розробити та виготовити залізовиробник згідно вимог закаблука, доречна саме у Ваших умовах — Вашого виробництва! Телефонуйте, ми завжди проконсультуємо та підберемо оптимальне обладнання з максимальним ККД!
Основні технічні Характеристики сепаратора ЕСЗШ-220 наведені нижче в таблиці.
Габаритні розміри | |
---|---|
Висота | 520 мм |
Ширина | 540 мм |
Довжина | 650 мм |
Основні | |
Вага | 200 кг |
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Користувацькі характеристики | |
Градієнт напруженості магнітного поля в робочій зоні, кА/м2, не менше | 25000 |
Нижня межа крупності видобутих феромагнітних металловзвесей, мм | 0,005 |
Тривало споживана потужність, кВт, не більше, | 0,4 |
Продуктивність по потоку суспензії, л/год, не більше | 6000 |
Напруженість магнітного поля в робочій зоні, кА/м, не менше | 450 |
