ТОВ "ЗАВОД ГОРНО-ОБОГАТКОГО ОБОРУДАННЯ "ПРОГРЕС" є заводом, що виготовляє як уніфіковані вироби, так і відповідно до вимог замовника. Транспортери виготовляються у двох виготовленнях залежно від напрямку обертання гвинта. Транспортери можуть функціонувати в безперервному режимі в технологічних лініях очисних споруд.
Шнекові конвеєри чудово справляються із завданням переміщення шламу вологістю до 80%. Це обладнання застосовується на багатьох очисних спорудах, позаяк має простоту пристрою й технічне обслуговування, а також невеликі габарити. Високі характеристики міцності конвеєра дають змогу використовувати його в безперебійному режимі роботи тривалий час.

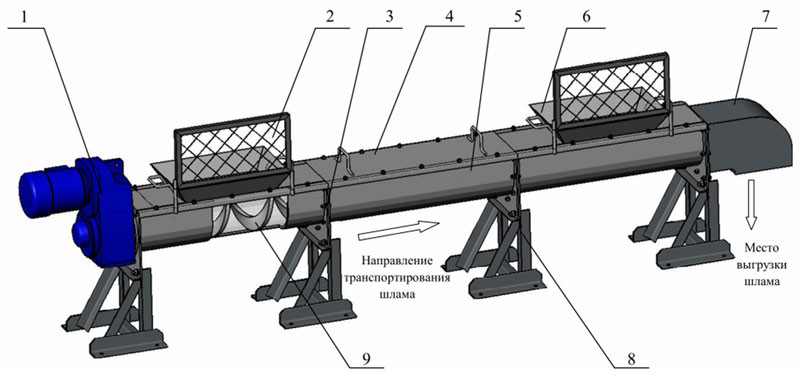

На схемі (малюнке) показані основні елементи шнекового горизонтального транспортера (конвейера), який складається з: 1 — електропривод, 2 — огорожа, 3 — кріпильне з'єднання, 4 — кришка, 5 — корпус, 6 — приймальний бункер, 7 — скидання, 8 — підставка, 9 — спіраль.
Залежно від напрямку переміщення шламу щодо приводу, транспортери виготовляються двох виконань — що тягнуть або штовхають. Розміри та тип конвеєра, кількість секцій конвеєра, кількість приймальних бункерів і їх конструкція, висота викиду транспортуваного шламу уточнюються під час замовлення в кожному конкретному випадку. Конструктивно транспортери завдовжки до 4 метрів виготовляються цільними. У разі довжинах понад 4 метри, транспортери виготовляються та монтуються з приєднувальних секцій завдовжки від 1 до 4 метрів.
Транспортер виготовлений як самостійний агрегат (см, малюнок), робочим органом якого є сталева спіраль без центрального вала (див. малюнок, поз.9), що обертається в нерухомому жолобчастому корпусі (поз.5). Спіраль виготовлена у формі окремих секцій без центрального вала. Між собою секції спіралі з'єднуються за допомогою зварювання. Опори по всій довжині для спіралі слугують змінні вкладки зі зносостійкого полімерного матеріалу (футерівка), змонтовані в корпусі конвеєра. Спіраль закріплена в підлогі валу електропривода (поз. 1). Корпус конвеєра виготовляється з неіржавкої сталі, набирається з приєднувальних секцій і має форму u-подібного жолоба. Між собою секції кріпляться за допомогою фланцових з'єднань. Зверху жолобчастий корпус закривається плоскими кришками (поз. 4) з кріпильними пристосуваннями, які призначені для захисту робочої зони від бризок і поширення запахів. Спіраль транспортера виготовлена зі зносостійкої сталі та приводиться у обертальний рух безпосередньо від електропривода. Шлам подається всередину конвеєра через завантажувальні бункери (поз. 6) і переміщається спіраллю до вихідних отворів скидання (поз.7). Під час руху шлам утримується від обертання силою тяжіння та силою тертя. Привод транспортера обладнаний захисною й пусковою електроапаратурою, розміщеною в шафі керування. Застосування корозійностійких матеріалів і покриттів у конструкції конвеєра дає змогу підвищити термін експлуатації та усунути вогнище активної корозії в агресивному водоповітряному середовищі робочої зони. Корпус транспортера обладнується знімними огорожами (поз. 2), що обмежують випадковий доступ обслуговчого персоналу до обертових механічних частин.
До комплекту постачання входить шафа керування з двома режимами роботи: ручний і за ривом часу.
За технічним завданням (ТЗ) замовника готові розробити наші КБ будь-якої складності транспортер — конвеєр — навантажувач — розвантажувач — змішувач — живильник двовальний тощо, згідно з Вашими вимогами. Якщо у Вас виникли питання, пишіть — телефонуйте! Обертаючись до нас, ми завжди допоможемо та підведемо в правильному виборі обладнання для Вашого бізнесу.
Вартість шнекового транспортера для переміщення й подавання шламу або будь-якого іншого виробленого нашим заводом обладнання залежить від типорозміру та багатьох інших технічних чинників, телефонуйте уточнюйте вартість!
У зв'язку з постійною роботою з вдосконалення в конструкцію транспортера можуть бути внесені зміни. Основні параметри та розміри транспортера відповідають таким даним, які наведені в таблиці нижче.
Основні | |
---|---|
Область застосування конвеєра | Хімічна промисловість, Гірничодобувна і вугільна промисловість |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
Користувацькі характеристики | |
Продуктивність, м3/год | 2; 4; 6; 8 |
потужність електродвигуна, кВт | 3,0 ÷ 7,5 |
Діаметр гвинта, мм | 190; 230; 280; 320 |
частота обертання, об/хв | 14 |
Тип електроприводу | NORD IP 54 |
Крок гвинта, мм | 190; 210; 250; 300 |
Габаритні розміри, мм | 20000х1500х500 |
- Ціна: від 9 500 ₴/пог.м
