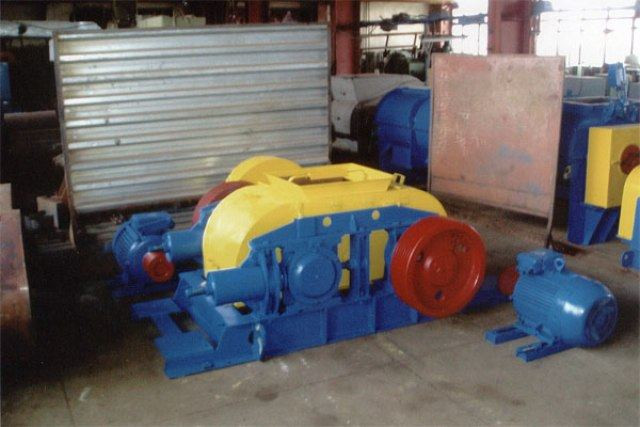

Вальці тонкого помелу СМК 516

    Вальці тонкого помелу СМК 516 належать до типу валкових дробок і призначені для помелу керамічної маси за допомогою розчавлювання й протирання матеріалу завдяки різній окружній швидкості валків, що обертаються назустріч один одному. Вальці застосовуються на підприємствах із виробництва керамічної цегли (до 30 млн шт.), дренажних труб, черепиці та інших керамічних виробів. Вологість маси, що подається в пальці, не має перевищувати 22%, кількість домішок твердих (недробимих) включень із межею міцності на стискання не більш ніж 150 МПа — не більш ніж 3% від загальної кількості керамічної маси, що надходить у пальці; домішки шамоту, піску та домішок твердих (недробних) включень у керамічну масу — не більш ніж 10%.

    Для запобігання вальців у разі потрапляння недробічних предметів і включень на рамі встановлений пружинно-амортизаційний пристрій. Цей пристрій сприймає горизонтальне зусилля, що діє на валки, і забезпечує відхід пересувного валка на 30 мм у разі потрапляння недробічних увімкнень. За максимального відходу валка відбувається автоматичне вимкнення електродвигунів за допомогою встановлених путівників. Пересувний і непередувний валок складається з бандажу, насаженого на два конусні диски, з'єднаних між собою шістьма стяжками. Для збільшення терміну експлуатації бандажі виготовлені з вибіленого чавуну або зі зносостійкої термообробленої сталі.

    Вал пересувного валка спирається на роликопідшипники, ущільнення яких відбувається манжетами. У корпусах підшипників є поздовжні пази для їхнього переміщення під час відходження валка.

    Валок непередувний має конструкцію, аналогічну валку пересувному та вирізняється тільки тим, що корпуси підшипників закріплені болтами на рамі. Привод валків від електродвигунів здійснюється за допомогою клинорем'яного передавання, захищеного огорожами.

     Валки відбалансовані. Для усунення дисбалансу застосовуються вантажі, що встановлюються під час балансування всередині валка на стяжних шпильках. Для запобігання появі дисбалансу та вібрацій у разі потрапляння глиняної маси всередину валків, отвори в дисках закриті кришками.

     Регулювання проміжку між валками здійснюється завдяки переміщення пересувного валка за допомогою упорних болтів. Для очищення налиплішою на валки глини встановлені два шкребки, які за допомогою системи важелів і пружини притискаються до валок без проміжку.

     Валки закриті кожухом. У кожусі є завантажувальна воронка, у якій кріпиться розсікач потоку маси. Це сприяє рівномірнішому розподілу маси за довжиною робочої частини валків.

     У вальнятах тонкого помелу СМК-516 на вимогу замовника замість шліфувального пристрою може встановлюватися сучасний проточний пристрій. Оскільки робоча поверхня бандажів у процесі роботи втрачає свою геометричну форму, на вальнятах СМК 516 встановлений шліфувальний пристрій, який призначений для відновлення геометрії робочої поверхні валків за умови нерівномірності зношування бандажів не більш ніж 0,5 мм.

     Шліфувальний пристрій складається з таких основних частин:

1. Станини;
2. Каретки;
3. Головки шліфувальної;
4. Привода поздовжнього подавання.

    Лита станина зі змонтованими на ній кареткою зі шліфувальною головкою і приводом поздовжнього подавання встановлюється на раму вальць. Каретка перемішується уздовж валка в автоматичному режимі. Перемикання ходу забезпечується кінцевими вимикачами. Каретка може переміщатися й вручну. Поперечне подавання шліфувальної головки здійснюється тільки вручну. Величина поперечного подавання відбувається за шкалою відрахунку пристрою. Рекомендована глибина шліфування — 0,2 мм, поздовжнє подавання в автоматичному режимі становить 200 мм/хв.

     На вимогу замовника вальці можуть комплектуватися перетворювачем частоти струму, який дає змогу здійснювати плавний пуск двигуна, водночас захищаючи двигун від перевантажень і пускових струмів.

   Якщо у Вас обмежений бюджет, ми маємо можливість запропонувати варіанти дробок колишнього вживання після проведення повного відновлення (капітаального ремонту). У зв'язку зі складною економічною ситуацією в Україні, керівництвом нашого заводу було прийняте рішення, взяти напрямок із викупу обладнання з підприємств, що не працюють, подальшого його відновлення та реалізації. На відновлене обладнання ми даємо гарантію, яку не дають 90% підприємств України взявши такий напрям. Ми працюємо для Вас і готові вибудовувати взаємну співпрацю!

   Нашим заводом маємо можливість запропонувати такі дробильне обладнання:

- щікова дробилка: СМД-115 (ЩДС 1,6×2,5), СМД-116 (ЩДС 2,5х4), СМ-166 (ЩДС 2,5х9), СМД-108 (ЩДС 2,5х9), СМ11А (ЩДС 4х6), СМ-741 (ЩДС 4 × 9), СМД-109 (ЩДС 4×9), СМД-110А (ЩДС 6×9), СМ-16Д (ЩДС 6×9), СМД-111 (ЩДП 9×12) СМД-117 (ЩДП 15х21) ;

- конусна дробилка КСД і КМД зі зберігання (нові) і після капремонту, як-от: КСД-600, КМД-600, КСД-900, КМД-900, КСД-1200Гр, КМД-1200Т, КСД-1750Гр, КМД-1750Т, КСД-2200Гр, КСД-2200Т;

-  роторна дробилка: СМД-75А, СМД-85А, СМД-86А, ДРК-5х4, ДРК-6х5, ДРК-8х6, ДРК-10х8, ДРК-12х10, ДРС-5х5, ДРС-6х6, ДРС-8х8, ДРС-10х10, ДРС-12х12, ДРС-16х16;

- молоткова однороторна нереверсивна: ДМ-4х3, ДМ-6х4, ДМ-8х6, ДМ-10х8, ДМ-13х11;

- молоткова реверсивна: ДМР-8,8х6, ДМР-9х10, ДМР-10х10, ДМР-14,5х13, ДМР-15х15;

- молоткова з рухомою плитою: ДМПП-8х6, ДМПП-12х5, ДМПП-12х10;

- молоткова дробилка типу СМД: СМД-112, СМД-114, СМД-504(СМД-147);

- гладковалкова дробилка: ДВ-2,3х2,3, ДВ-4х2,5, ДВ-6х4, ДВ-8х5, ДВ-10х5,5, ДВ-15х6;

- одне і двовалкове зубчаста дробка: ДОЗ-2,7х3, ДОЗ-3,2х4, ДОЗ-4,2х5, ДОЗ-5,3х6, ДДЗ-4М, ДДЗ-6М, ДДЗ-10М.

    Купити дробилку вигідно, Ви можете в нашого заводу, ми гарантуємо доступні ціни та високу якість продукції, що випускається!

    Також маємо досвід і можливість виготовити дробилку Згідно з Вашими кресленнями або вимогами, наприклад: дробилка для дроблення шиферу, дробилка для зерна, пластику, дерева, побутових відходів, одновалкова зубчаста дробка для вугілля  тощо. Телефонуйте, ми завжди підкажемо й проконсультуємо!
