Зерносушарки шахтного типу ЗСШ-3М предназначены для безперервного сушіння та кондиціонування зерна злакових, бобових, олійних і будь-яких інших культур способом прямотоперехрестьної взаємодії продукту, що обробляється, з нагрітим і не нагрітим повітрям.
Зерносушарки ЗСШ-3М можуть експлуатуватися як у закритому окремому приміщенні категорії В відповідно до СніП П-М.2-72, так і на відкритому повітрі, під час сушіння не більш ніж температура навколишнього повітря від -10 °C до +40 °C і вологості не більш ніж 90%, і під час кондиціонування за будь-якої температури та вологості не більш ніж 90%.
Наш завод випускає зерносушарки в 5 типорозмірах за продуктивністю з різним типом теплогенераторів, відповідно до різних за вартістю, як-от:
- зерносушарки ЗСШ-3М, ЗСШ-5М, ЗСШ-8М, ЗСШ-10М, ЗСШ-25М і до них теплогенератори:
- теплогенератор на електриці;
- теплогенератор на рідкому або газоподібному паливі без пальника;
- теплогенератор на твердому паливі, як-от дрова, паливні брикети та ін.;
- за бажанням замовника можемо виготовити та поставити ЗСШ-М без теплогенератора, у такому разі вартість буде знижена від 30 000 грн із НДС для ЗСШ-3М і вже 180 000 грн із НДС для ЗСШ-25М відповідно, залежно від типу.
Основні технічні характеристики зерносушарки ЗСШ-3М представлені нижче за сайтом, докладним вишолом на пошту за запитом!
Зерносушарки ЗСШ-М постачаються у зібраному вигляді та поміщаються в один фуру одним вантажним місцем, у такий спосіб максимально спрощуючи монтаж на місці в замовника. До комплекту постачання входять власне сама зерносушарка, шафа керування нею й паспорт з інструкцією з експлуатації та технології.
Так само нашим заводом пропонуємо шеф-монтаж зерносушарок, зазвичай це становить 10-15% від вартості зерносушарок.
Випускаються нашим заводом зерносушарки мають легкість і простоту в обслуговуванні, вони надійні та ефективні. За весь час виробництва наших заводів зерносушарок типу ЗСШ-М не було жодного виходу з ладу за гарантійний час використання й більше!
За вартістю наші зерносушарки набагато дешевші за імпортні, навіть українських виробників. За запитом готові надати фото та докладні технічні характеристики з повним описом, з принципом дії й обслуговування на зерносушарки від 3/год до 25т/год. Телефонуйте, купуйте наші зерносушарки, будьте першими серед своїх конкурентів, підтримуйте нашого виробника!
СТРІВІСТЬ І ПРИНЦИП РОБОТИ ЗЕРНОСУШИЛОК ТИПА ЗСШ-М:

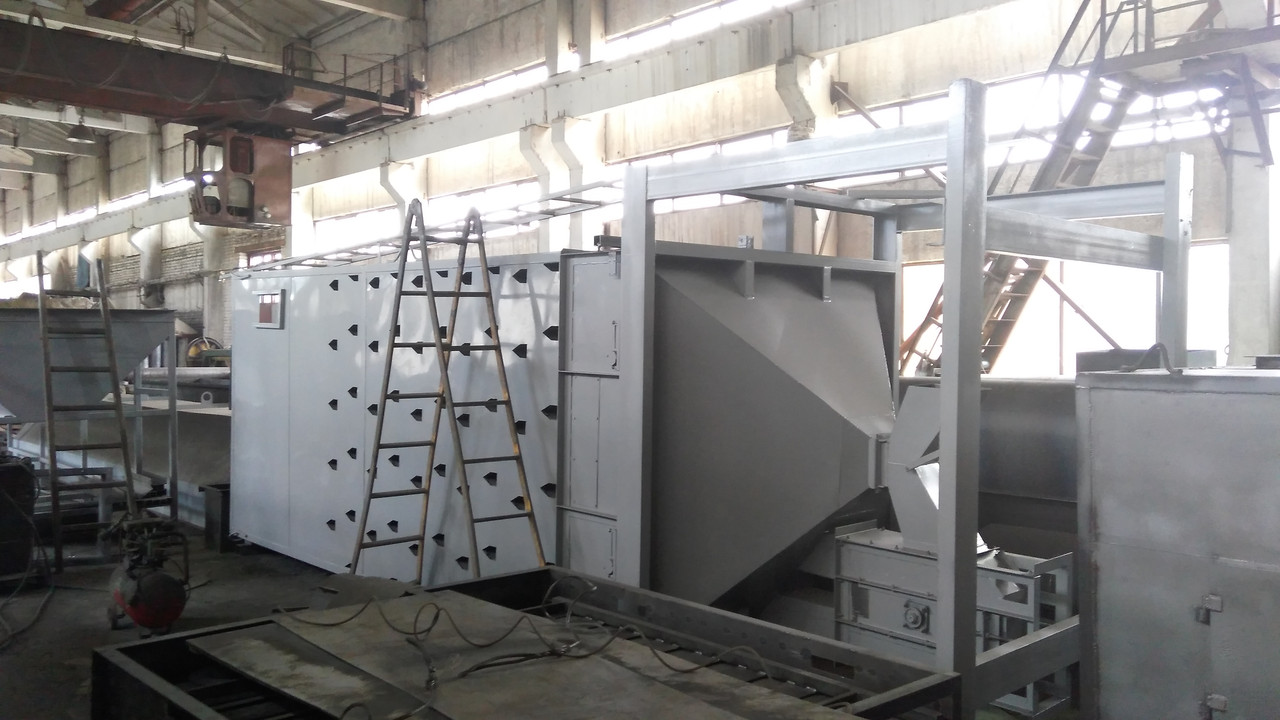

Зерносушарки ЗСШ-М (за схемою дивіться фото в шапці фото) складається з таких основних частин і елементів: шахти -1; блока нагрівальних елементів — 2; вентилятори — 3; повітроводу холодного повітря напрямного на блок нагрівних елементів - 4; повітроводу холодного повітря напрямного в зону охолодження висушуваного матеріалу — 5; норії — 6; затворно-випускного механізму — 7; приймального носіння норрії — 8; випускного носіння норії — 9; приймального бункера — 10; пульта керування —11; рами з лижами -12. Шахти мають гарячу зону — 13, холодну зону — 14 і складаються з коробок і напівкоробів — 15.
Власне кажучи ЗСШ-М складаються з двох прямокутних шахт однакових розмірів, змонтованих на загальній рамі, усередині яких розташовані короба. Короба мають на увазі п'ятикутник і являють собою трубу, одна сторона якої не має стінки. Короба в гарячій зоні розташовані в шаховому порядку так, що короба підведення гарячого повітря й відведення вологого нагрітого повітря чергуються між собою. Короба в холодній зоні розташовані в шаховому порядку так, що короба підведення холодного (атмосферного) повітря й короба відведення теплого повітря чергуються між собою.
Вентилятор ЗСШ-М розміщується у верхній частині рами та являє собою радіальний вентилятор ВУЛ No 4 або No 6, який приводиться у обертання від електродвигуна. Закривно-випускний механізм розміщується в нижній основі шахт над приймальним бункером, приводиться в рух окремим електродвигуном (з вбудованим електромагнітним гальмом) через знижувальний редуктор і керується реле часу.
Прийманий бункер являє собою зварну прямокутну в плані призму, зміщену щодо своєї осі, і розміщується під основою шахти. Його верхньою основою слугує рама з елементами затворово-випускного механізму. До меншої основи приймального бункера кріпляться трубопровід прямокутного перерізу (штани) для випуску матеріалу в кашмак норії або назовні, частина шахти та розподілу матеріалу по перерізу шахт.
Норія розміщується в просторі між шахтами та призначена для автоматичного транспортування матеріалу з землі (від тих, хто подається, транспортних пристроїв) у верхню. Норія має головку, башмак, натяжну секцію з ковшеми на стрічці, натяжний пристрій, приймальний і випускний шкарпетки. Норія рухається від окремого електродвигуна через редуктор. Розподіл матеріалу у верхній частині шахт відбувається в голівці норії завдяки відцентровій силі тяжіння.
Рама зварна слугує основою для шахт і монтованих на ній вентиляторів, затворно-випускного механізму, приводів вентилятора та затворово-випускного механізму, приймального бункера та пульта керування. Пульт керування розміщується на рамі та призначений для керування приводами механізмів ЗСШ і блоком нагрівальних елементів.
Принцип роботи ЗСШ-М полягає в наступному. Висушуваний матеріал (зерно, насіння та ін.) завантажується в приймальний бункер 10, з якого підхоплюється ковшеми норії та подається у верхню частину шахти, де розподіляється по всьому перерізу шахти. Повітря, що нагнітається вентилятором, розділяється на два потоки — більший і менший. Більший потік по повітроводу 4 надходить у блок нагрівальних елементів 2, нагрівається і через простір між шахтами робочої зони 13 входить до підводних короба 15. З цих коробок нагріте повітря потрапляє в сушитий матеріал і поглинає частину вологи, нагріваючи водночас матеріал. Вологе повітря виходить через відвідні короба назовні, а матеріал переміщається вниз у шахтах. Обтічна короба в темпі, що задається затворно-випускним механізмом. Нагрітий і підсушений матеріал із гарячої зони 13 надходить у холодну зону 14, у якій продувається недогрітим атмосферним повітрям, що надходить із холодного повітроводу. Тут матеріал охолоджується і через затворово-випускний механізм виходить назовні.
Телефонуйте ми завжди проконсультуємо та допоможемо в правильному виборі обладнання у Вашому бізнесі. Передові технології — запорука успішного бізнесу!
Основні | |
---|---|
Країна виробник | Україна |
Користувальницькі характеристики | |
Маса, кг, не більше | 3500 |
Встановлена потужність, кВт | 10,7 |
Продуктивність, т/год | 3 |
Тип вентилятора | ВЦ № 4 і № 2,2 |
Продуктивність норії, т/год | 20 |
Температура повітря гарячої зони, °З | не більше 150 |
Потужність ел.двигуна норії, кВт | 2,2 |
Габаритні розміри, мм LxBxH | 2,4х2,1х7 |
- Ціна: від 450 000 ₴
