Циклони серії ЦН-15
- Під замовлення
Відправка з 09 травня 2024від 3 350 ₴
від 3 082 ₴
Циклони ЦН-15- найбільш універсальні та загальнооживні циклони, які призначені для відділення від газоподібного середовища зважених частинок сухого пилу, що утворюється в різних помильних і дробильних установках, під час транспортування сипких матеріалів, а також літучої золи. Призначені для сухого очищення газів, що виділяються під час технологічних процесів. Для волокнистого пилу, що злипається, для очищення газоподібного середовища, у якому є крапельно-рідка фаза або можлива конденсація парів, ці циклони застосовувати не треба.
Циклони ефективно застосовуються на підприємствах чорної та кольорової металургії, хімічної, нафтової промисловості, промисловості будівельних матеріалів, у машинобудуванні, енергетиці тощо.
Залежно від продуктивності за газом та умов застосування циклони виготовляють одиничного виконання (внутрішній діаметр від 300 до 1400 мм) або групового виконання — з двох, чотирьох, шести і восьми циклонів однакового внутрішнього діаметра (від 300 до 1000 мм).
Циклони групового виготовлення виготовляють з «левим» і «правим» обертанням газового потоку, поодинокі — тільки з «правим» обертанням (повернення змінюється за бажанням замовника).
Залежно від компонування групові циклони можуть бути з камерою очищеного газу у формі «вулиці» або у формі збірки, а поодинокі — тільки з «равликом». Бункери циклонів — пірамідальної форми.
Нижче за сайтом представлені циклони серії ЦН-15, впевнені, Ви зможете знайти необхідний для Вашого виробництва! Ціна на мінімальний типорозмір циклону ЦН-15 указана без вартості постаменту та пилового закрива (вартість розраховується окремо).

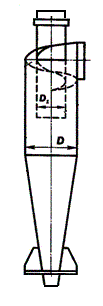

Технічні характеристики циклонів ЦН-15
|
Найменування |
Продуктивність повітрям м3/год |
Діаметр, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-300 |
828-954 |
300 |
1368 |
40 |
|
Циклон ЦН-15-400 |
1450-1691 |
400 |
1824 |
72 |
|
Циклон ЦН-15-450 |
1835-2141 |
450 |
2052 |
91 |
|
Циклон ЦН-15-500 |
2270-2645 |
500 |
2280 |
112 |
|
Циклон ЦН-15-550 |
2740-3200 |
550 |
2508 |
136 |
|
Циклон ЦН-15-600 |
3262-3810 |
600 |
2736 |
162 |
|
Циклон ЦН-15-650 |
3825-4460 |
650 |
2964 |
190 |
|
Циклон ЦН-15-700 |
4400-5180 |
700 |
3192 |
220 |
|
Циклон ЦН-15-750 |
5100-5950 |
750 |
3420 |
253 |
|
Циклон ЦН-15-800 |
4500-7230 |
800 |
3648 |
288 |
|
Циклон ЦН-15-900 |
5700-9140 |
900 |
4104 |
364 |
|
Циклон ЦН-15-1000 |
7100-11300 |
1000 |
4560 |
450 |
|
Циклон ЦН-15-1200 |
10200-16200 |
1200 |
5472 |
647 |
|
Циклон ЦН-15-1400 |
13900-22200 |
1400 |
6384 |
881 |

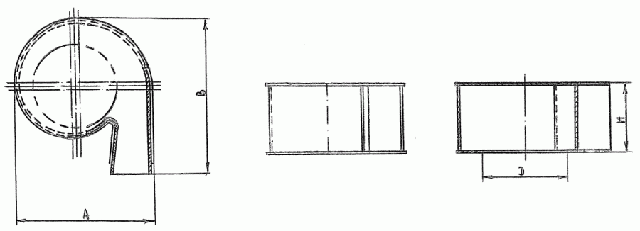

Равлика (розкручувачі) до циклонів ЦН-15
|
Найменування |
Габаритні розміри (A*B), мм |
Діаметр, мм |
Висота, мм |
Маса, кг |
|
Равлик ЦН-15-300 |
317*303 |
300 |
307 |
10 |
|
Равлик ЦН-15-400 |
422*403 |
400 |
373 |
18 |
|
Равлик ЦН-15-450 |
|
450 |
|
24 |
|
Равлик ЦН-15-500 |
527*504 |
500 |
439 |
28 |
|
Равлик ЦН-15-550 |
|
550 |
|
34 |
|
Равлик ЦН-15-600 |
633*606 |
600 |
580 |
40 |
|
Равлик ЦН-15-650 |
|
650 |
|
48 |
|
Равлик ЦН-15-700 |
738*706 |
700 |
646 |
55 |
|
Равлик ЦН-15-750 |
|
750 |
|
63 |
|
Равлик ЦН-15-800 |
843*806 |
800 |
712 |
72 |
|
Равлик ЦН-15-900 |
948*906 |
900 |
778 |
91 |
|
Равлик ЦН-15-1000 |
|
1000 |
|
113 |
|
Равлик ЦН-15-1200 |
|
1200 |
|
166 |
|
Равлик ЦН-15-1400 |
|
1400 |
|
219 |

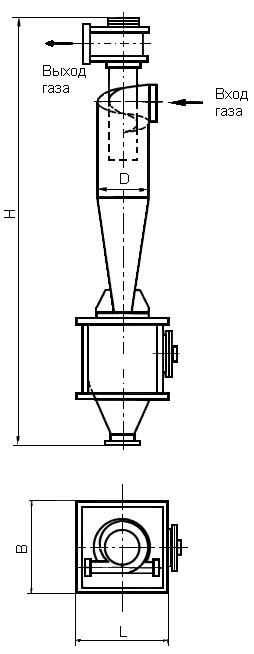

Технічні характеристики циклону ЦН-15х1УП (з равликом і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-300х1УП |
828-954 |
692 |
692 |
2493 |
170 |
|
Циклон ЦН-15-400х1УП |
1450-1691 |
692 |
692 |
3000 |
260 |
|
Циклон ЦН-15-450х1УП |
1835-2141 |
790 |
790 |
3333 |
315 |
|
Циклон ЦН-15-500х1УП |
2270-2645 |
790 |
790 |
3665 |
370 |
|
Циклон ЦН-15-550х1УП |
2740-3200 |
930 |
930 |
4024 |
435 |
|
Циклон ЦН-15-600х1УП |
3262-3810 |
930 |
930 |
4382 |
500 |
|
Циклон ЦН-15-650х1УП |
3825-4460 |
1032 |
1032 |
4735 |
575 |
|
Циклон ЦН-15-700х1УП |
4400-5180 |
1032 |
1032 |
5088 |
650 |
|
Циклон ЦН-15-750х1УП |
5100-5950 |
1115 |
1115 |
5396 |
725 |
|
Циклон ЦН-15-800х1УП |
5800-7230 |
1115 |
1115 |
5704 |
800 |
|
Циклон ЦН-15-900х1УП |
5700-9140 |
1230 |
1230 |
6310 |
980 |
|
Циклон ЦН-15-1000х1УП |
7100-11300 |
1330 |
1330 |
6926 |
1170 |
|
Циклон ЦН-15-1200х1УП |
10200-16200 |
1530 |
1530 |
8248 |
1600 |
|
Циклон ЦН-15-1400х1УП |
13900-22200 |
1720 |
1720 |
9470 |
2130 |

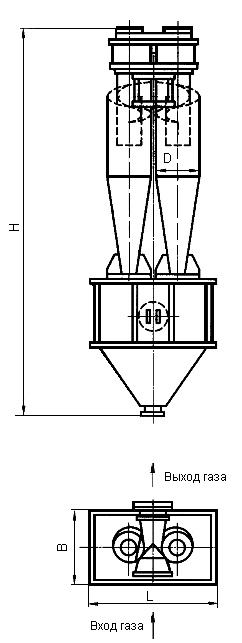

Технічні характеристики циклону ЦН-15х2УП (з равликом і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-300х2УП |
1656-1908 |
795 |
638 |
2643 |
270 |
|
Циклон ЦН-15-400х2УП |
2900-3382 |
890 |
724 |
3350 |
440 |
|
Циклон ЦН-15-450х2УП |
3670-4282 |
1080 |
800 |
3645 |
540 |
|
Циклон ЦН-15-500х2УП |
4540-5290 |
1225 |
880 |
4066 |
660 |
|
Циклон ЦН-15-550х2УП |
5480-6400 |
1280 |
935 |
4374 |
765 |
|
Циклон ЦН-15-600х2УП |
6528-7620 |
1336 |
988 |
4682 |
870 |
|
Циклон ЦН-15-650х2УП |
7650-8920 |
1446 |
1004 |
5085 |
995 |
|
Циклон ЦН-15-700х2УП |
8800-10360 |
1555 |
1020 |
5488 |
1120 |
|
Циклон ЦН-15-750х2УП |
10200-11900 |
1653 |
1069 |
5846 |
1280 |
|
Циклон ЦН-15-800х2УП |
11600-13500 |
1750 |
1118 |
6204 |
1440 |
|
Циклон ЦН-15-900х2УП |
13700-18290 |
1920 |
1180 |
6910 |
1780 |

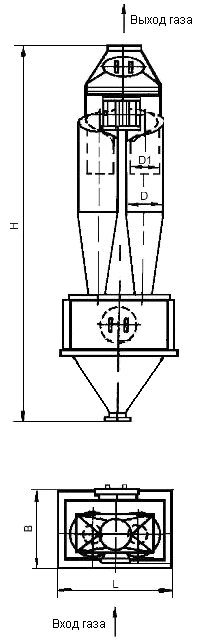

Технічні характеристики циклону ЦН-15х2СП (зі збірником і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-300х2СП |
1656-1908 |
795 |
638 |
2940 |
290 |
|
Циклон ЦН-15-400х2СП |
2900-3382 |
890 |
724 |
3225 |
450 |
|
Циклон ЦН-15-450х2СП |
3670-4282 |
1080 |
800 |
3580 |
540 |
|
Циклон ЦН-15-500х2СП |
4540-5290 |
1225 |
880 |
4320 |
650 |
|
Циклон ЦН-15-550х2СП |
5480-6400 |
1280 |
935 |
4550 |
745 |
|
Циклон ЦН-15-600х2СП |
6528-7620 |
1336 |
988 |
4780 |
840 |
|
Циклон ЦН-15-650х2СП |
7650-8920 |
1446 |
1004 |
5150 |
955 |
|
Циклон ЦН-15-700х2СП |
8800-10360 |
1555 |
1020 |
5520 |
1070 |
|
Циклон ЦН-15-750х2СП |
10200-11900 |
1653 |
1069 |
5845 |
1225 |
|
Циклон ЦН-15-800х2СП |
11600-13500 |
1750 |
1118 |
6170 |
1380 |
|
Циклон ЦН-15-900х2СП |
13700-18290 |
1920 |
1180 |
6860 |
1700 |

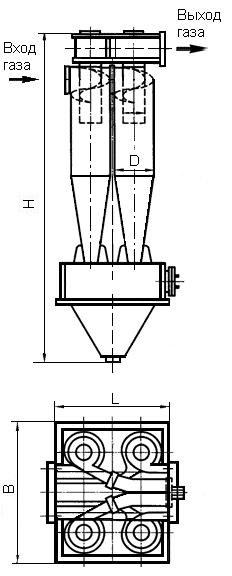

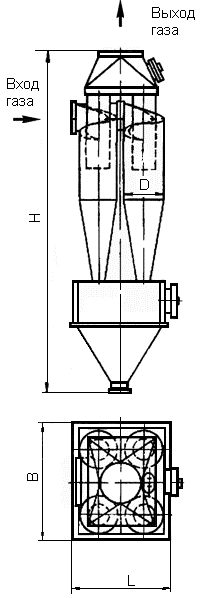

Технічні характеристики циклону ЦН-15х4УП (з равликом і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-400х4УП |
5800-6764 |
1006 |
1170 |
3450 |
820 |
|
Циклон ЦН-15-450х4УП |
7340-8564 |
1053 |
1250 |
3808 |
1005 |
|
Циклон ЦН-15-500х4УП |
9080-10580 |
1100 |
1330 |
4166 |
1190 |
|
Циклон ЦН-15-550х4УП |
10960-12800 |
1218 |
1468 |
4524 |
1420 |
|
Циклон ЦН-15-600х4УП |
13048-15240 |
1335 |
1605 |
4882 |
1650 |
|
Циклон ЦН-15-650х4УП |
15300-17840 |
1413 |
1730 |
5235 |
1905 |
|
Циклон ЦН-15-700х4УП |
17600-20720 |
1490 |
1855 |
5588 |
2160 |
|
Циклон ЦН-15-750х4УП |
20400-23800 |
1598 |
1963 |
5946 |
2480 |
|
Циклон ЦН-15-800х4УП |
23200-27040 |
1705 |
2070 |
6304 |
2800 |
|
Циклон ЦН-15-900х4УП |
22860-36580 |
1904 |
2324 |
7010 |
3510 |

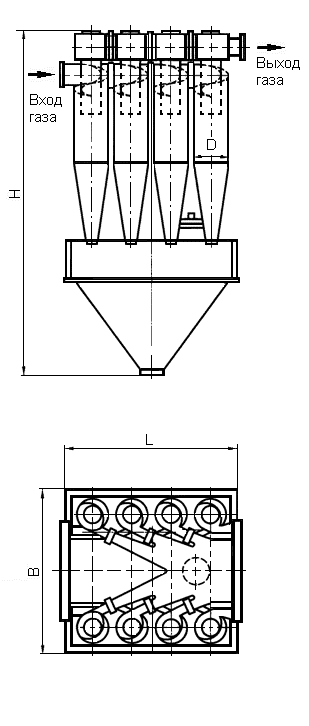

Технічні характеристики циклону ЦН-15х4СП (зі збірником і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-400х4CП |
5800-6764 |
1006 |
1170 |
3700 |
810 |
|
Циклон ЦН-15-450х4CП |
7340-8564 |
1053 |
1250 |
4025 |
965 |
|
Циклон ЦН-15-500х4CП |
9080-10580 |
1100 |
1330 |
4350 |
1120 |
|
Циклон ЦН-15-550х4CП |
10960-12800 |
1218 |
1468 |
4675 |
1335 |
|
Циклон ЦН-15-600х4CП |
13048-15240 |
1335 |
1605 |
5000 |
1550 |
|
Циклон ЦН-15-650х4CП |
15300-17840 |
1413 |
1730 |
5370 |
1790 |
|
Циклон ЦН-15-700х4CП |
17600-20720 |
1490 |
1855 |
5740 |
2030 |
|
Циклон ЦН-15-750х4CП |
20400-23800 |
1598 |
1963 |
6065 |
2330 |
|
Циклон ЦН-15-800х4CП |
23200-27040 |
1705 |
2070 |
6390 |
2630 |
|
Циклон ЦН-15-900х4CП |
22860-36580 |
1904 |
2324 |
7130 |
3330 |

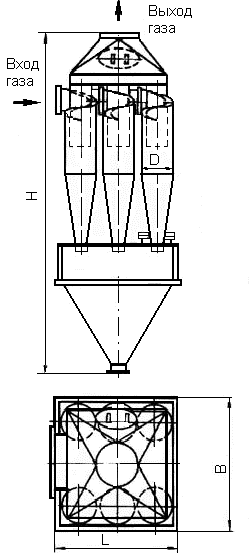

Технічні характеристики циклону ЦН-15х6УП (з равликом і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-500х6УП |
13620-15870 |
1765 |
1765 |
4216 |
1920 |
|
Циклон ЦН-15-550х6УП |
16440-19200 |
1920 |
1920 |
4624 |
2280 |
|
Циклон ЦН-15-600х6УП |
19572-22860 |
2075 |
2075 |
5032 |
2640 |
|
Циклон ЦН-15-650х6УП |
22950-26760 |
2213 |
2213 |
5360 |
3155 |
|
Циклон ЦН-15-700х6УП |
26400-31080 |
2350 |
2350 |
5688 |
3670 |
|
Циклон ЦН-15-750х6УП |
30600-35700 |
2453 |
2453 |
6096 |
4090 |
|
Циклон ЦН-15-800х6УП |
34800-40560 |
2555 |
2555 |
6504 |
4510 |
|
Циклон ЦН-15-900х6УП |
34290-54860 |
2860 |
2860 |
7360 |
5660 |
|
Циклон ЦН-15-1000х6УП |
42600-67800 |
3180 |
3180 |
8226 |
6400 |
Технічні характеристики циклону ЦН-15х6СП (зі збірником і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-500х6CП |
13620-15870 |
1765 |
1765 |
4550 |
1820 |
|
Циклон ЦН-15-550х6CП |
16440-19200 |
1920 |
1920 |
4950 |
2170 |
|
Циклон ЦН-15-600х6CП |
19572-22860 |
2075 |
2075 |
5350 |
2520 |
|
Циклон ЦН-15-650х6CП |
22950-26760 |
2213 |
2213 |
5695 |
2920 |
|
Циклон ЦН-15-700х6CП |
26400-31080 |
2350 |
2350 |
6040 |
3320 |
|
Циклон ЦН-15-750х6CП |
30600-35700 |
2453 |
2453 |
6440 |
3795 |
|
Циклон ЦН-15-800х6CП |
34800-40560 |
2555 |
2555 |
6840 |
4270 |
|
Циклон ЦН-15-900х6CП |
34290-54860 |
2860 |
2860 |
7760 |
5430 |
|
Циклон ЦН-15-1000х6CП |
42600-67800 |
3180 |
3180 |
8660 |
6180 |
Технічні характеристики циклону ЦН-15х8УП (з равликом і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-500х8УП |
18160-21160 |
2300 |
2024 |
4366 |
3032 |
|
Циклон ЦН-15-600х8УП |
20000-32800 |
2710 |
2460 |
5520 |
4100 |
|
Циклон ЦН-15-700х8УП |
28400-44000 |
3100 |
2840 |
6150 |
5230 |
|
Циклон ЦН-15-750х8УП |
40800-47600 |
3322 |
2958 |
6850 |
6568 |
|
Циклон ЦН-15-800х8УП |
46400-54080 |
3468 |
3092 |
7204 |
7376 |
Технічні характеристики циклону ЦН-15х8СП (зі збірником і пірамідальним бункером).
|
Найменування |
Продуктивність повітрям м3/год |
L, мм |
B, мм |
Висота, мм |
Маса, кг |
|
Циклон ЦН-15-500х8CП |
18160-21160 |
2300 |
2024 |
4900 |
3167 |
|
Циклон ЦН-15-600х8CП |
20000-32800 |
2710 |
2460 |
5880 |
4250 |
|
Циклон ЦН-15-700х8CП |
28400-44000 |
3100 |
2840 |
6860 |
5620 |
|
Циклон ЦН-15-750х8CП |
40800-47600 |
3322 |
2958 |
7045 |
7052 |
|
Циклон ЦН-15-800х8CП |
46400-54080 |
3468 |
3092 |
7920 |
7796 |
До циклонів виготовляємо постаменти, бункера, повітроводи, засувки, пристрої вивантаження, а також групи циклонів незазначені вище. Виготовляє циклони як із чорного, так і неіржавкої сталі.
Для розвантаження різного характеру пилу під циклони ми рекомендуємо встановлювати наші шлюзові живильники серії ШП-М.
Циклони та бункера виготовляються зі Ст. 3. На вимогу замовника товщина металу під час виготовлення циклонів і бункерів може бути збільшена (зменшена).
Телефонуйте, наші фахівці допоможуть підібрати необхідні циклони для Вашого виробництва.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Гарантійний термін | 12 міс |
| Додатковий сервіс | Сервісне обслуговування, Установка |
| Стан | Новий |
- Ціна: від 3 082 ₴
